一、概述：

一體化壓力變送器屬于油水井無線監控系統的配套產品，適用于石油油水井生產、儲運工藝過程的壓力和溫度監測。采用微功耗無線通訊模式，不需要接線，安裝更為快捷、安全方便，另有配套無線轉接設備，可將諸多無線壓力信號轉換為MODBUS標準信號通過以太網或串行傳輸，能夠方便的接入測控系統，有著廣泛的應用層面。

二、產品特點：

管道壓力無線測試，典型應用于油田井口壓力監測；

防爆設計：隔爆鋁殼，電路板系統本質安全；

防護等級：IP66，全密封防水設計；

ZigBee通訊，可用手抄器對其配置、測試；

LCD顯示：-40~75℃寬溫度工作范圍，可顯示壓力數據、電池電壓、無線信道等多種信息；

安裝方向可調：通過活接或轉接頭接入現場管道閥門，可調節方向；

38Ah高能量鋰亞電池，超長工作壽命；

高增益天線，無線傳輸距離達200m以上；

定制護線套，防止線纜接頭斷裂；

三、技術指標：

1、被測介質：液體、氣體

2、壓力量程：0~60MPa 可定制

3、精度：0.5級

4、過載壓力：150% F.S

5、上報周期：1分~12小時 可設定

6、 小數位數：0~3位 可設定

7、 信號傳輸：ZigBee無線（2.4g）

8、 發射功率：≤40mW

9、 通訊距離：≥200m

10、工作電源：3.6V 鋰電池

11、防爆等級：Exib IIC T4 Gb

12、外殼防護：IP66

13、過程接口：客戶定制

14、工作環境溫度：-40~75℃

15、工作環境濕度：≤97% RH

16、產品重量：2000g

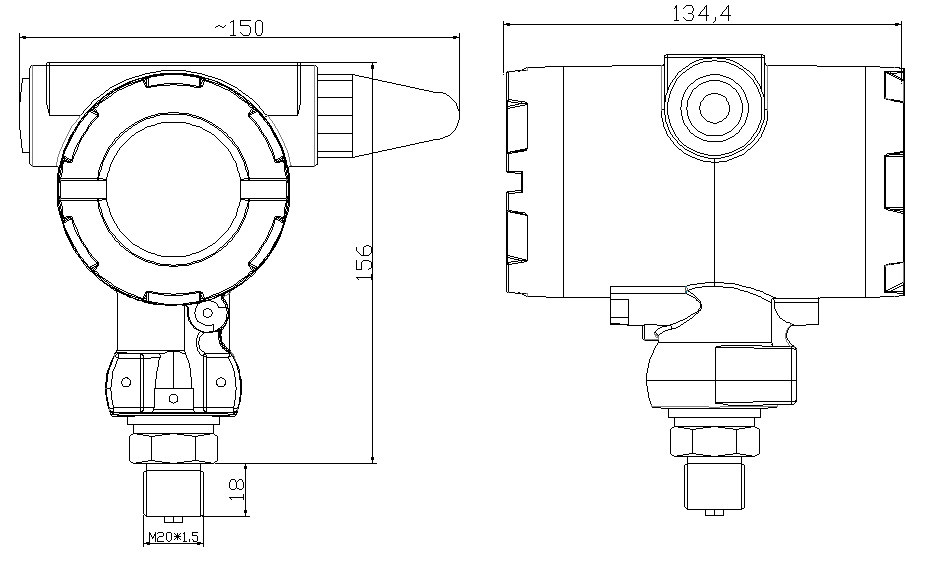

四、外型結構：

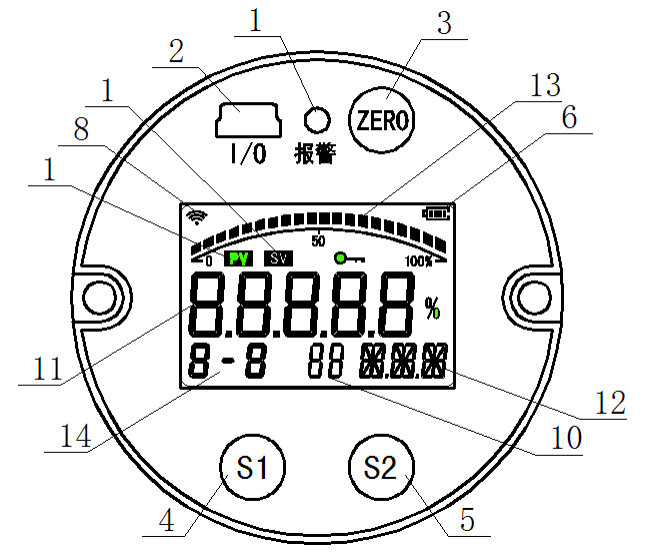

五、顯示說明：無線一體壓力變送器顯示面板如圖二：

顯示面板各部分說明如下：

六、安裝方法：

1、確定工藝要求的測量范圍與要安裝的變送器量程一致。

2、工藝安裝的接頭螺紋規格必須與變送器配套。

3、管道上安裝壓力變送器，先將管道上的準備安裝壓力變送器的閥門（針型閥或閘閥）關閉，然后有2種安裝方式：(1)將變送器直接旋入閥門的上端口；(2)將活接或轉接頭旋入閥門的上端口，再將變送器旋入活接或轉接頭的上端口，此種安裝方式以增加活接或轉接頭來調節方向。安裝完畢，開啟針型閥閥門確認無滲漏現象，即安裝合格。

七、參數設置：

（1）將磁鐵放置在變送器的磁感應區停留6秒鐘，變送器復位并從手抄器上獲取參數。

（2）在手抄器上彈出的對話框輸入要設置的無線信道、網絡、組號、編號，按“設置”按鈕保存。

（2）通過電腦軟件進行設置，軟件及操作說明請向我公司索取。

（3）通過面板按鍵，可以設置信道號，網絡號，組號，序號。設置流程如下：設置密碼為00066。

（4）在正常工作模式下，長按Z鍵兩秒鐘時間，即可呼出設置密碼菜單，輸入密碼00066，按照如下流程設置變送器的通信信息。

（5）軟件編制為回環菜單。所以如果錯過了這個設置項目，可以繼續按S1鍵繼續切換回到當前設置項目。

（6）Z鍵為確認參數按鍵，確認以后需要再次確認，有YES和NO選項。選擇YES變送器會重啟并啟用當前設置參數。選擇NO則會丟棄當前設置數據，繼續使用原變送器內部存儲的數據。圖中黑色填充的部分為閃爍修改位置。數據保存以后軟件會自動重啟。

八、質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
